環(huán)氧地坪漆是一種高強度，耐磨，無接縫，質地堅固，維修方便等地面裝飾材料的特點，和聚脲地坪都屬于現(xiàn)在效果比較好的涂裝產品。廣泛應用于車間，地下停車場，倉庫等工業(yè)區(qū)，涂裝后，固化后的薄膜形成光滑耐用的環(huán)氧地坪漆，如果要打造高品質的地板，需要嚴格控制每一步，特別是烤箱固化，因為地板漆后成膜固化時間和質量最好不一樣，讓我們來看看影響固化的因素。

環(huán)氧地坪漆適合施工環(huán)境溫度為10~35℃，溫度越高，固化時間越快，但當固化溫度過高時，隨著溫度的升高，固化速度沒有增加，會使電影黃色或深色。甚至可能造成高環(huán)氧樹脂地坪漆“內爆”，即涂層反應過快，在短時間內釋放出大量熱量，使涂層快速固化，縮短使用期限。

溫度過低，環(huán)氧地坪漆的固化反應速度會減慢，當溫度低于0℃時，環(huán)氧樹脂地坪漆固化反應地面停止，則環(huán)氧樹脂地板施工應停止。此外，溫度越低，環(huán)氧地坪漆的粘度越高，施工越差。同時，固化時間過長會造成涂膜被灰塵，沙子等污染，甚至影響工作過程，甚至一部分軟硬涂膜，整體硬化狀態(tài)差，重物體或人走路壓痕，在凝固開始時，表面是粘性的。

環(huán)氧地坪漆對底漆材料的基礎質量，附著力和滲透性有較高的要求，底漆與底漆之間的附著力是固化成薄膜后環(huán)氧地坪工程質量和性能的關鍵。
基礎質量強度和表面接觸面粗糙度等客觀因素可以提高底漆材料與地基的附著力，環(huán)境溫濕度，施工場地通風條件和基材清潔度，影響地坪漆的養(yǎng)護時間和質量。施工涂層厚度為涂層間隔涂層和涂層;干燥和固化時間（表面干燥，硬干燥），材料比例（環(huán)氧樹脂和固化劑）將影響涂層干燥（未添加固化劑或添加低固化劑量）。
地板涂料的流變性質及其對涂料工藝的適應性對于地板涂料的涂覆特別重要。成膜的關鍵是涂層結構的平整，抗流動和干燥時間的控制。

RJ環(huán)氧樹脂涂料是由洛陽融基工貿有限公司自主研發(fā)的新型環(huán)保材料。由于RJ環(huán)氧樹脂涂料分子結構中含有極性高的羥基和醚鍵，故涂膜的耐化學性好，耐堿性好，耐熱堿性介質更好。又因其結構含有剛性和苯環(huán)和頭型的烴鏈交替排列，故涂膜的物理機械性能也相當好。由于極性基團的存在，使涂膜會有一定的親水性。

RJ環(huán)氧樹脂涂料施工順序：基層處理-涂布底層樹脂-固化-RJ環(huán)氧樹脂膩子找平-中涂層材料施工-固化-涂布環(huán)氧面漆-固化養(yǎng)護

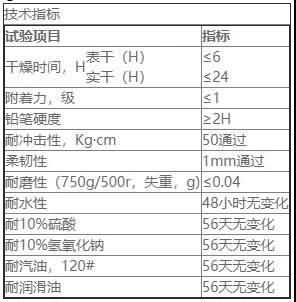

RJ環(huán)氧樹脂涂料相關技術指標如下：
