混凝土硬化地坪是礦物合金骨料（金剛砂）地面硬化劑由一定顆粒級(jí)配的礦物合金骨料（金屬骨料、非金屬骨料、崗晶骨料），特種水泥，高強(qiáng)度地面硬化劑，其它摻合料和外加劑配合使用。將其均勻地撒布在即將初凝階段的混凝土表面，經(jīng)專門(mén)手段加工，從而使其與混凝土地面結(jié)合成一個(gè)緊密的整體，具有高致密性和著色的高性能高耐磨地坪。

混凝土硬化地坪是指采用德國(guó)進(jìn)口技術(shù)研發(fā)的彩田八牌地坪滲透劑、硬化劑材料，通過(guò)地坪研磨機(jī)對(duì)地坪打磨壓滲浸泡硬化材料，封堵混凝土中的毛細(xì)孔，并同時(shí)形成高強(qiáng)、高硬聚晶硅化物，從而阻隔了空氣中的氧化物對(duì)混凝土的侵蝕，抑制了混凝土中的鈣、鎂離子析出并且穩(wěn)定了混凝土的內(nèi)部分子結(jié)構(gòu)，達(dá)到了混凝土內(nèi)部密實(shí)改性的目的，形成了混凝土硬化地坪、混凝土耐磨地坪。


性能特點(diǎn)：

【顏色】：可選。
相對(duì)于混凝土地面而言，大大提高了地面的抗壓、抗沖擊和耐磨性。

叉車輾壓混凝土硬化地坪50年不起塵砂，混凝土硬化地坪硬度達(dá)到9級(jí)莫氏硬度，耐磨度按GB9966.4-88達(dá)到6.03，因而混凝土耐磨地坪經(jīng)得起鐵釘硬物的刮劃。

混凝土硬化地坪具有花崗巖9級(jí)耐磨硬度，因而經(jīng)得起叉車、拖車、汽車輪胎的期碾壓!不變形，不裂縫，不破損，適用于各種地面，是您選擇地坪的首選。彩田混凝土耐磨地坪——50年永不起塵砂!

混凝土硬化地坪永久抗?jié)B，節(jié)約大量維修維護(hù)成本。

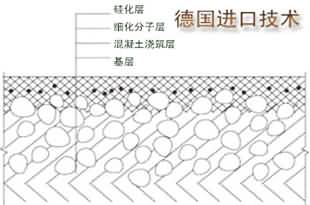

混凝土硬化地坪表層1-3公分的聚晶硅化層，是給地坪建立一個(gè)堅(jiān)固而不可滲透的致密實(shí)體，防水防油抗污，阻止了水、化學(xué)物質(zhì)及其它外界物質(zhì)的侵入。不僅從根本上解決了地坪起砂的難題，還給地坪穿上防護(hù)服。從而能夠永久抗?jié)B，1次使用金剛砂耐磨地坪，地坪抗老化性強(qiáng)，清洗簡(jiǎn)便，節(jié)約大量維修維護(hù)成本。

施工工藝

混凝土耐磨地坪對(duì)混凝土的要求：
1、強(qiáng)度達(dá)到C25以上（至少是C20以上）。
2、水灰比不高于0.4.
3、現(xiàn)場(chǎng)攪拌的混凝土塌落度應(yīng)不大于5cm，泵送混凝土塌落度應(yīng)不大于12cm。
4、對(duì)于二次澆筑的混凝土地坪，其面層厚度應(yīng)不低于5cm。
5、為達(dá)到更好效果，齊峰建議在混凝土中加鋼筋網(wǎng)（鋼筋直徑應(yīng)＞∮16）。
6、成型后的混凝土可分塊不限時(shí)聚硅處理，周期短、施工靈活、環(huán)境溫度大于0度可以正常施工。

【注意事項(xiàng)】

耐磨地坪常見(jiàn)的問(wèn)題就是發(fā)白和起皮、硬度不夠。造成這兩種現(xiàn)象的原因有兩種，一是材料本身出現(xiàn)問(wèn)題，二是施工時(shí)出現(xiàn)問(wèn)題。
一、由于材料本身原因：材料內(nèi)部毛孔的尺寸不同，造成脫落；水合耐磨地坪的材料在空氣濕度較大的情況下容易發(fā)生化學(xué)反應(yīng)，造成地面的粉化現(xiàn)象。
二、由于施工原因：由于耐磨地坪不適宜在寒冷以及潮濕的環(huán)境下施工，所以在冬天和春天的時(shí)候需要進(jìn)行趕工。在趕工期，往往會(huì)在耐磨地坪施工的時(shí)候加入一點(diǎn)早強(qiáng)劑，它能提高早期的強(qiáng)度，但是也容易引起水泥地面出現(xiàn)發(fā)白和起皮的現(xiàn)象，使得水泥和耐磨地坪金屬骨料的結(jié)合不好。
解決方法：
1.為了減小毛細(xì)孔，要進(jìn)行優(yōu)化配比，適當(dāng)?shù)脑黾铀嗷牧系拿軐?shí)度。
2.施工前充分加水均勻攪拌；干燥前避免與水接觸；填縫時(shí)用海綿擦拭表面防止水分揮發(fā)。
3.不要使用堿性很大的水泥。
4.盡量避免寒冷、潮濕的施工環(huán)境。
